産業用ネットワークの構築に適したスマートスイッチ
Moxa

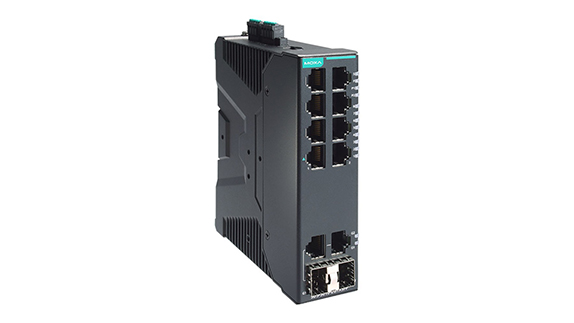

SDS-3010-2GTXSFP
掲載日：2025/05/13
産業用ネットワークの健全性を保つうえでは、統計やデータの監視によるダウンタイムの低減が重要だ。Moxaの『SDS-3010-2GTXSFP』は、その実現に有用なスマートスイッチである。PROFINET、EtherNet/IP、Modbus TCPなど、一般的に使用されている全てのオートメーションプロトコルをサポート。SCADA/HMIとのシームレスな統合を実現して可視性と運用効率を向上してくれる。
システムの制御と監視を自動化
『SDS-3010-2GTXSFP』は、10/100BaseT(X)ポートを8基、10/100/1000BaseT(X) または100/1000BaseSFPのコンボポートを2基備えた産業用スマートイーサネットスイッチだ。制御や監視を自動化し、運用パフォーマンスと柔軟性を向上させる。
自動化プロトコルはEtherNet/IP、PROFINET、Modbus TCPなど、産業界で頻繁に使用される自動化プロトコルを組み込み済み。自動化HMIからの制御および監視が可能となっている。
これによりイベントへ迅速に対応し、ダウンタイムを最小限に抑制。ネットワークの健全性を高め、総所有コスト（TCO）を削減し、生産性を向上させることができる。
幅36×高さ135×奥行き111mmのコンパクトな筐体も特長の一つだ。DINレールマウントやウォールマウント(要オプションキット)にも対応しており、限られたスペースへ柔軟な設置が可能。IP40規格準拠の筐体も頑丈で、対応温度範囲も-40～85℃と幅広く、過酷な環境でも運用できる。
便利な管理機能も豊富
管理には直感的なWebGUIを採用。重要なスイッチ情報を一目で確認できるほか、スマートPoE管理機能により、リモート診断と復旧を迅速に行うことができる。SCADA/HMI統合も、ワンクリックで容易に設定可能だ。
ネットワーク計画を容易にするIEEE 802.1Q VLANや、リレー出力による例外の自動警告など、管理機能も充実している。未使用ポートロック、SNMPv3、HTTPSにより、セキュリティも強化。IPポートバインドにより、デバイスの交換もIPアドレスの再割り当てなしに実行できる。
IEC 62443に基づいた、工場のサイバーセキュリティ対策にも対応。産業用ネットワークの健全性を確保するうえで有用な製品として、ぜひおすすめいただきたい。
主な仕様
| 製品名 | SDS-3010-2GTXSFP | |
|---|---|---|
| イーサネットインターフェイス | 【10/100/1000BaseT(X)ポート (RJ45コネクター)】×8 オートネゴシエーション速度 全二重/半二重モード オートMDI/MDI-X接続 【コンボポート (10/100/1000BaseT(X) または 100/1000BaseSFP)】×2 【規格】 IEEE 802.3 10BaseT用 IEEE 802.3u 100BaseT(X)用 IEEE 802.3ab 1000BaseT(X)用 IEEE 802.3x フロー制御用 IEEE 802.1D-2004 スパニングツリープロトコル用 IEEE 802.1w ラピッドスパニングツリープロトコル用 IEEE 802.1Q VLANタギング用 IEEE 802.1p サービスクラス用 |
|
| イーサネットソフトウェア特性 | 産業用プロトコル | EtherNet/IP、Modbus TCP、PROFINET IO Device |
| マネジメント | Back Pressure Flow Control、DHCP Client、Fiber check、 Flow control、IPv4/IPv6、LLDP、Port Mirror、RMON、 SNMP Inform、SNMPv1/v2c/v3、Syslog |
|
| MIB | RFC1213、Ethernet-like MIB、IF MIB、 LLDP MIB、Bridge MIB、Q-BRIDGE MIB |
|
| 冗長プロトコル | RSTP、STP、MRP | |
| セキュリティ | ブロードキャストストーム保護、HTTPS/SSL、 SNMPv3、ポートロック、トラストアクセスコントロール |
|
| フィルター | 802.1Q VLAN | |
| スイッチプロパティ | 【MACテーブルサイズ】8K 【最大VLAN数】8 【VLAN ID範囲】VID 1～4094 【パケットバッファーサイズ】3 Mbit |
|
| LEDインターフェイス | LEDインジケータ | PWR1、PWR2、STATE、FAULT、10/100M (TPポート)、1000M (TPポート)、10/100/1000M (ギガビットコンボポート) |
| USBインターフェース | ストレージポート | USB Type A (ABC-02のみ) |
| 入出力インターフェイス | アラーム接点チャネル | リレー出力×1、電流容量 1A @ 24VDC |
| ボタン | リセットボタン | |
| デジタル入力チャネル | 1 | |
| デジタル出力 | +13～+30V (状態1) -30～+3V (状態0) 最大入力電流：8mA |
|
| 出力パラメーター | 接続 | 二つの取り外し可能な4接点端子ブロック |
| 入力電圧 | 12-48VDC 冗長デュアル入力 |
|
| 動作電圧 | 9.6～60VDC | |
| 入力電流 | 最大 0.98A、12-48VDC | |
| 最大消費電力 | 7.20 W | |
| 過負荷電流保護 | 対応 | |
| 逆極性保護 | 対応 | |
| 筐体特性 | ハウジング | 金属 |
| IP等級 | IP40 | |
| 取り付け方法 | DINレールマウント ウォールマウント (要オプションキット) |
|
| 外形寸法（W×D×H） | 36×111×135mm | |
| 質量 | 767g | |
| 保証期間※1 | 5年 | |
※1 保証についての詳細は https://www.ibsjapan.co.jp/support/warranty にてご確認ください。
※ 仕様詳細についてはメーカーサイトにてご確認ください。
