最大1kmまで通信と電力供給が可能なフィールドスイッチ
Moxa
TWS-3010-SPE-8PB-2GC-T
掲載日：2026/06/30
工場やプラント、インフラ設備では、働き手不足対策としての遠隔監視や、老朽化設備の予知保全のため、現場に設置されたセンサーまで含めたIT化が求められている。広大な敷地にネットワークを敷設するためには、1対2線で通信と給電を両立できるシングルペアイーサネットが適している。さらに現場のIT化にあたっては、既存ネットワークとの接続、過酷環境への対応、保守運用の簡素化なども考慮する必要がある。
末端のセンサーまでIP化できる

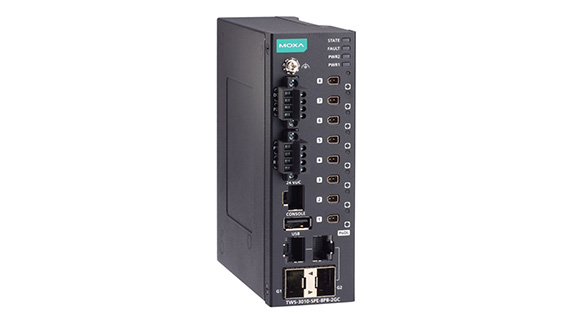

Moxaの『TWS-3010-SPE-8PB-2GC-T』は、シングルペアイーサネット（802.3cg 10Base-T1L）ポートを8ポート搭載したマネージドイーサネットスイッチだ。
各SPEポートはPoDL パワークラス10、11、12に対応しているので、1本のケーブルでデータ通信と電力供給が行える。電源ケーブルを別途用意する必用がないので、設置コストを削減できる。
データレートは最大10Mbpsで、通信距離は最大1km、コンボポート（10/100/1000BaseT（X）または100/1000BaseSFP）を2ポート搭載しているので、設置機器数を抑えた効率的なネットワークを構築できるだろう。
対応する産業用プロトコルはEtherNet/IP、Modbus TCP、PROFINET IO Deviceなので、Siemens系、Rockwell系、汎用系のいずれの監視設備を使用している場合でも導入可能だ。
ダウンタイムの最小化が可能
『TWS-3010-SPE-8PB-2GC-T』の動作環境は－40～75℃、周囲相対湿度5～95％（結露なきこと）であることに加え、本体サイズが幅43×奥行き135×高さ111mm、質量が830gと小型軽量なので、設置場所を選ばない。
注目したいのは、産業用プロトコルをロータリースイッチで設定できる点だ。PCが不要なので、交換や設置作業を迅速に行える。
24時間操業の生産ラインやインフラ設備などは「止めることができない」場合が少なくない。ネットワーク冗長性と高可用性を実現するRSTP/STPおよびMRPに対応している本製品であれば、過酷な環境でも高い信頼性と万一の際のダウンタイムの短縮を実現できる。
AIによるビッグデータの活用を実現するためには、まずは、産業IoT（IIoT）を現場レベルで実現する必要がある。本製品の導入によるIIoTの基盤づくりを、ぜひ提案していただきたい。
主な仕様
| 製品名 | TWS-3010-SPE-8PB-2GC-T |
|---|---|
| 入力/出力インターフェイス | |
| アラーム接点チャネル | 1 リレー出力、定格電流容量 1A @ 24VDC |
| ボタン | リセットボタン |
| デジタル入力チャネル | 1 |
| デジタル入力 | +13～+30 V：ステート1 -30～+3 V：ステート0 最大入力電流：8 mA |
| イーサネットインターフェイース | |
| コンボポート(10/100/1000BaseT(X)または100/1000BaseSFP) | 2 |
| 規格 | IEEE 802.1D-2004 スパニングツリープロトコル用 IEEE 802.1p クラスオブサービス用 IEEE 802.1Q for VLANタギング用 IEEE 802.1s for マルチスパニングツリープロトコル IEEE 802.1w 高速スパニングツリープロトコル IEEE 802.1X 認証用 IEEE 802.3 10BaseT用 IEEE 802.3u for 100BaseT(X)および100BaseFX IEEE 802.3x フロー制御用 IEEE 802.3z 1000BaseX用 IEEE 802.3ab 1000BaseT(X)用 IEEE 802.3ad LACP付きポートトランク用 IEEE 802.3cg 10Base-T1LおよびPoDL用 |
| SPEポート (10Base-T1L) | 8 IEC 63171-2 SPEコネクター PoDL classes 10, 11, 12 |
| イーサネットソフトウェア特性 | |
| フィルター | 802.1Q VLAN BPDU Guard BPDU Filter GMRP GVRP IGMP v1/v2/v3 Port-based VLAN |
| 産業用プロトコル | EtherNet/IP Modbus TCP PROFINET IO Device |
| マネジメント | LLDP Back Pressure Flow Control BOOTP Port Mirroring DHCP Option 66/67/82 DHCP Server/Client Fiber check Flow control IPv4/IPv6 RARP RMON SCP SMTP SNMP Inform SNMPv1/v2c/v3 Syslog Telnet TFTP |
| 冗長プロトコル | Link Aggregation MRP MSTP RSTP STP |
| セキュリティ | ブロードキャストストーム保護 HTTPS/SSL TACACS+ SNMPv3 Sticky MAC NTP authentication ポートロック RADIUS SSH SMTP対応TLS |
| タイムマネジメント | NTP Server/Client SNTP |
| スイッチプロパティ | |
| IGMPグループ | 2048 |
| MACテーブルサイズ | 8K |
| 最大VLAN数 | 64 |
| パケットバッファサイズ | 1Mbits |
| 優先キュー | 4 |
| VLAN ID範囲 | VID 1～4,094 |
| USBインターフェイス | |
| ストレージポート | USB Type A (ABC-02のみ) |
| LEDインターフェイス | |
| LEDインジケーター | PWR1、 PWR2、 STATE、 FAULT、 ギガビットコンボポート、 SPEポート、 SPE PoDLインジケーター |
| シリアルインターフェイス | |
| コンソールポート | RS-232 (TxD, RxD, GND)、 8ピン RJ45 (115200, n, 8, 1) |
| 電源パラメータ | |
| 接続 | 取り外し可能な4接点端子ブロック×2 |
| 入力電流 | 最大 24VDC、4.8A（最大） |
| 入力電圧 | 24VDC 冗長デュアル入力 |
| 動作電圧 | 20～30VDC |
| 過電流保護 | 対応 |
| 逆極性保護 | 対応 |
| 筐体特性 | |
| ハウジング | メタル |
| IP等級 | IP30 |
| 外形寸法（W×D×H） | 43 ×111 × 135mm |
| 重さ | 830g |
| 取り付け方法 | DINレールマウント ウォールマウント (要オプションキット) |
| 環境 | |
| 動作温度 | -40～75℃ |
| 保管温度 (パッケージ含む) | -40～85℃ |
| 周囲相対湿度 | 5 ～ 95% (結露なきこと) |
| Altitude | 最大2,000m Note：より高所での動作が保証された製品が必要な場合は、Moxaまでお問い合わせください。 |
| 保証 | |
| 保証期間※1 | 5 年 |
※1 保証についての詳細はMoxa 製品保証方針 https://www.ibsjapan.co.jp/support/warranty にてご確認ください。
※ 仕様詳細についてはメーカーサイトにてご確認ください。
